电流放大器
设置 各相输出电流幅值、频率和相位独立可调
幅值 3×30A/相或6×15A/相
准确度 ±1mA（<0.5A）
±0.1%(0.5A～20A)
±0.2%（20A～30A）
分辨力 1mA（0.1A～10A）；
10mA（10A～30A）
最大输出功率 3×30A/相，≥210VA/相
6×15A/相，≥105VA/相

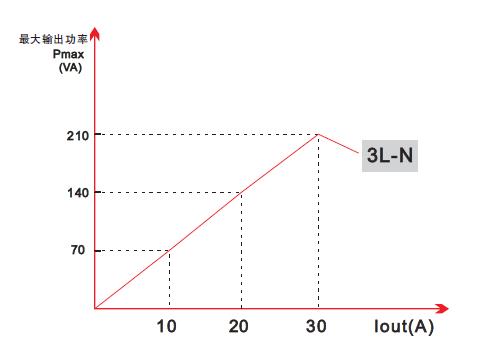

输出功率特性曲线
电流上升下降时间 <100µs
谐波失真度THD% ≤0.5% (0.5A～Imax)
频率 10Hz～1kHz
幅频特性 幅度变化≤±0.1%～0.5% (10Hz～1kHz)
输出时间 连续输出 ＜10A/相
＞70s 10～20A/相
＞15s 20～30A/相
异常工况 过载、失真、开路自动检测并告警
电压放大器
设置 各相输出电压幅值，频率和相位独立可调
幅值 4×120V/相
第四路电压（Uz） 可设置为零序电压、线路抽取电压、或任意设置
准确度 ±0.1%（2 V～120V）
±2mV（0.2V～2V）
分辨力 1 mV（0.2V～10V）
10 mV（10V～120V）
最大输出功率 4或6×120V/相，≥60VA/相
输出功率特性曲线
电流上升下降时间 <100µs
谐波失真度THD% ≤0.5% （2V～120V）
频率 10Hz～1kHz
幅频特性 幅度变化≤±0.1%～0.5% (10Hz～1kHz)
输出时间 额定条件下连续输出
异常工况 过载、失真、短路自动检测并告警
通用参数
正弦信号 10Hz~1000Hz
准确度 <1mHz(20Hz~65Hz)
<10mHz(65Hz~450Hz)
<20mHz(450Hz~1000Hz)
分辨力 0.001Hz
输出特性 能叠加2~24次任意幅值（小于额定值）的谐波及直流
直流电流输出
幅值 3×0 A～10A
准确度 ±5mA（0.2A～1A），±0.5%（1A～10A）
分辨力 1 mA（0.2A～10A）
最大输出功率 300W （30A，10V）
组件安全 过载自动保护
相位
相角范围 0到359.9°
准确度 ±0.2°
分辨力 0.1°
开关量输入
数量 8对
开入特性 可单独设置为空接点或带电位接点，带电位接点可单独设置翻转电平
采样频率 10kHz
时间分辨力 100µs
最大测量时间 1.50×105 s
计时误差 ±1ms (0.001 s～1 s)
±0.1%（1s～1.50×105 s)
防抖动时间设置范围（软件设置） 0～25ms
电气隔离 8对开入电气隔离
门槛阻抗参数（设为空接点） 3 kΩ…5kΩ
门槛阻抗参数（带电位接点） 10~250V可设置
开关量输出
数量 4 对
类型 空接点，不分极性（软件控制）
交流容量 Vmax：250V（AC）/Imax：0.5A
直流容量 Vmax：250V（DC）/Imax：0.5A
同步特性
同步附件（选购） PGPS02（卫星同步设备）
供电电源
额定电压 110V/220V （AC）
允许电压 90V～264V（AC）
额定频率 50Hz
允许频率 40～60Hz
电流 6A(max)
箱体尺寸与重量
全铝合金挤压型材，电磁兼容进口机箱
256 mm×110 mm×395mm —（W×H×D）8kg
